2LQFW 型冷却器
发布日期：2014年05月14日

2LQFW 型冷却器

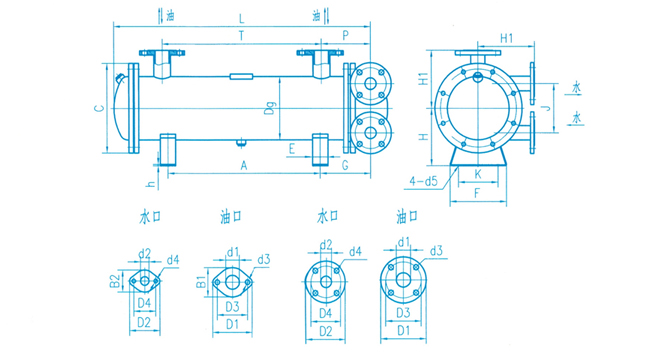

一、2LQFW型冷却器尺寸示意图
2LQFW 型冷却器
型号 A0.5F A0.65F A0.8F A1.0F A1.2F A1.46F A1.7F A2.1F A2.5F A3.0F A3.6F A4.3F A5.0F A6.0F A7.2F A8.5F A10F A12F A14F A16F
换热面积 0.5 0.65 0.8 1.0 1.2 1.46 1.7 2.1 2.5 3.0 3.6 4.3 5.0 6.0 7.2 8.5 10 12 14 16
A 345 470 595 440 565 690 460 610 760 540 665 815 540 690 865 575 700 875 875 875
K 90 90 90 104 104 104 120 120 120 140 140 140 170 170 170 230 230 230 230 230
E 40 40 40 40 45 45 50 50 50 55 55 55 60 60 60 65 65 65 65 65
F 140 140 140 160 160 160 180 180 180 210 210 210 250 250 250 320 320 320 320 320
d5 11 11 11 14 14 14 14 14 14 14 14 14 14 14 14 18 18 18 18 18
Dg 14 114 114 150 150 150 186 186 186 219 219 219 245 245 245 325 325 325 325 325
H 115 115 115 140 140 140 165 165 165 200 200 200 240 240 240 280 280 280 280 280
J 42 42 42 47 47 47 52 52 52 85 85 85 95 95 95 105 105 105 105 105
H1 95 95 95 115 115 115 140 140 140 200 200 200 240 240 240 280 280 280 280 280
L 545 670 790 680 805 930 740 890 1040 870 995 1145 920 1070 1245 1000 1125 1300 1300 1527
G 100 100 100 115 115 115 140 140 140 175 175 175 205 205 205 220 220 220 220 220
P 93 93 93 105 105 105 120 120 120 170 170 170 190 190 190 210 210 210 210 210
T 357 482 607 460 585 710 500 650 800 565 690 840 570 720 895 590 715 890 890 1038
C 186 186 186 220 220 220 270 270 270 308 308 308 340 340 340 406 406 406 406 406
法兰
椭圆
圆形
d1 25 25 25 32 32 32 40 40 40 50 50 50 65 65 65 80 80 80 80 80
D1 90 90 90 100 100 100 118 118 118 160 160 160 180 180 180 195 195 195 195 195
D3 65 65 65 75 75 75 90 90 90 125 125 125 145 145 145 160 160 160 160 160
d3 11 11 11 11 11 11 14 14 14 18 18 18 18 18 18 8*ø18 8*ø18 8*ø18 8*ø18 8*ø18
d2 20 20 20 25 25 25 32 32 32 40 40 40 50 50 50 65 65 65 65 65
D2 80 80 80 90 90 90 100 100 100 145 145 145 160 160 160 180 180 180 180 180
D4 55 55 55 65 65 65 75 75 75 110 110 110 125 125 125 145 145 145 145 145
d4 11 11 11 11 11 11 11 11 11 18 18 18 18 18 18 18 18 18 18 18
重量（kg) 30 33 36 47 51 54 60 70 76 110 119 130 145 161 176 215 231 250 210 270
